Переход прямоугольное сечение на круглое сечение (центральный, тип 1)
Переход с прямоугольного сечения на круглое сечение, центральный (тип 1)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет изменить форму и размеры проходного сечения без применения дополнительных соединительных элементов.
В исполнении «центральный, тип 1» круглое сечение располагается по оси прямоугольного корпуса. Смещение относительно базовых плоскостей отсутствует, благодаря чему сохраняется соосное расположение соединяемых участков вентиляционной трассы.

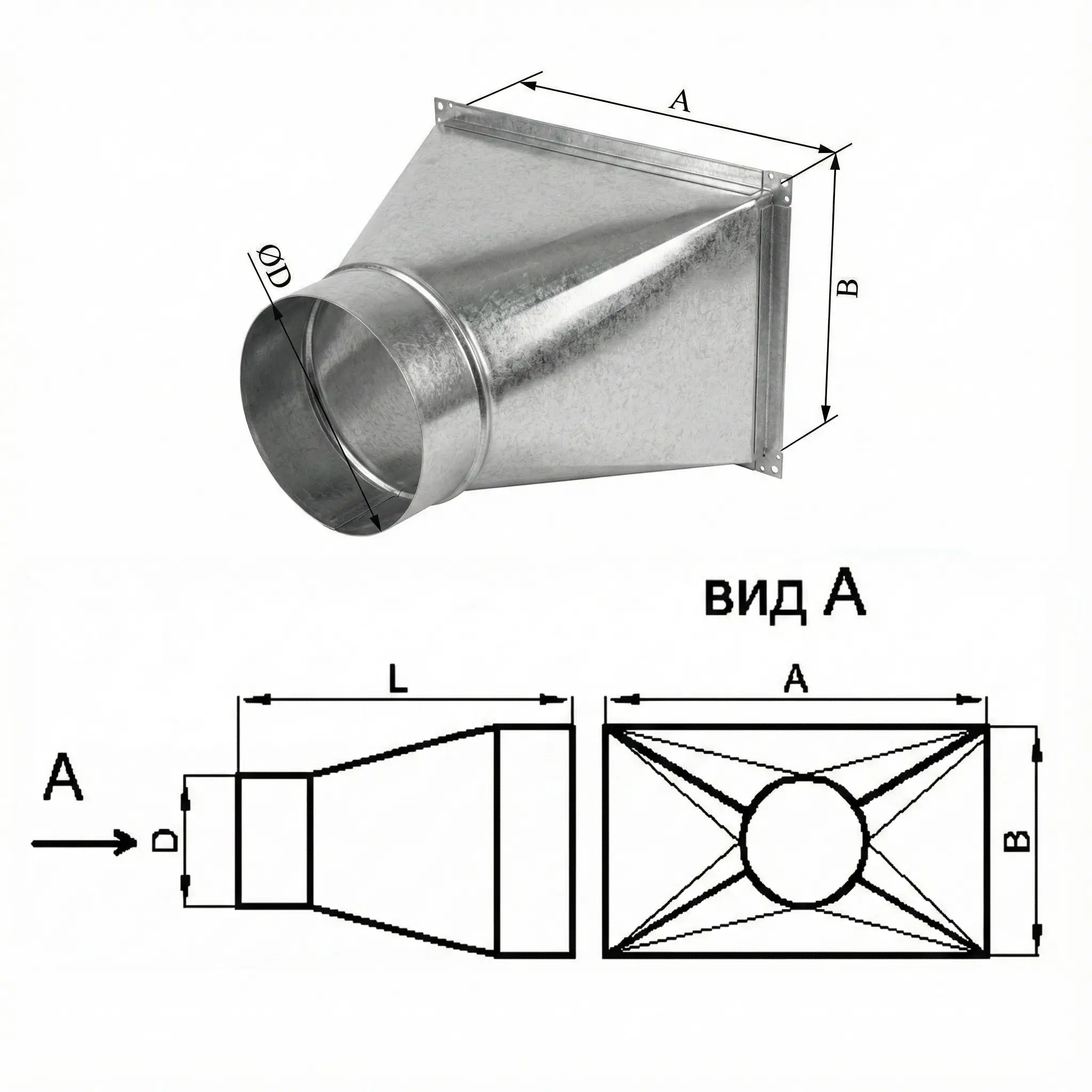

Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учётом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — центральный переход с прямоугольного сечения на круглое;
- исполнение — тип 1;
- расположение круглого сечения — по оси прямоугольного корпуса;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.
