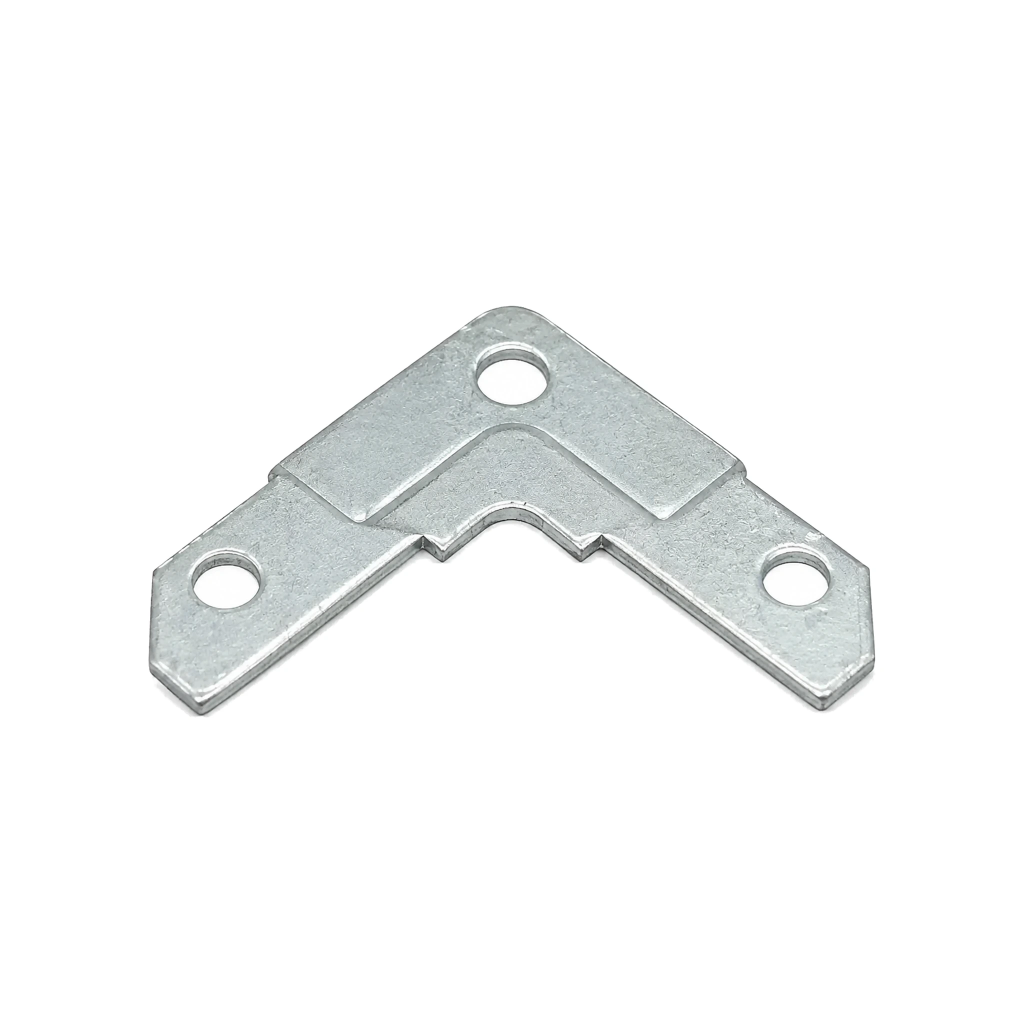

Уголок монтажный №20 (65х18х2,5 мм)
Уголок монтажный №20 (65х18х2,5 мм)
Монтажный уголок №20 применяется для сборки фланцевых рамок прямоугольных воздуховодов и фасонных изделий. Он соединяет два соседних отрезка монтажной шины и формирует прямой угол рамки.
Изделие изготовлено из оцинкованной стали. Размер уголка составляет 65х18х2,5 мм: длина — 65 мм, ширина — 18 мм, толщина — 2,5 мм. Этот типоразмер предназначен для совместного применения с монтажной шиной №20.
Уголок длиной 65 мм обычно применяется при изготовлении фланцев небольших воздуховодов со стороной менее 200 мм. Для более крупных рамок с шиной №20 используется уголок длиной 95 мм. Окончательный типоразмер выбирают с учётом размеров воздуховода и требований проекта.
При сборке уголки устанавливают в концы двух отрезков монтажной шины. После выравнивания рамку проверяют по диагоналям и закрепляют на торце воздуховода. Отверстие в угловой части используется для стягивания ответных фланцев крепёжными элементами.
Перед соединением секций между фланцами укладывают уплотнительную ленту. Правильно собранная рамка обеспечивает равномерное прилегание соединяемых элементов и сохраняет геометрию стыка.
Основные характеристики:
- тип — №20;
- обозначение — УГФ-0;
- размер — 65х18х2,5 мм;
- материал — оцинкованная сталь;
- назначение — сборка фланцевых рамок;
- применение — прямоугольные воздуховоды и фасонные изделия;
- совместимая монтажная шина — №20;
- единица продажи — штука.
Уголок 65х18х2,5 мм не следует заменять уголком 105х27х3 мм: последний предназначен для монтажной шины №30.
