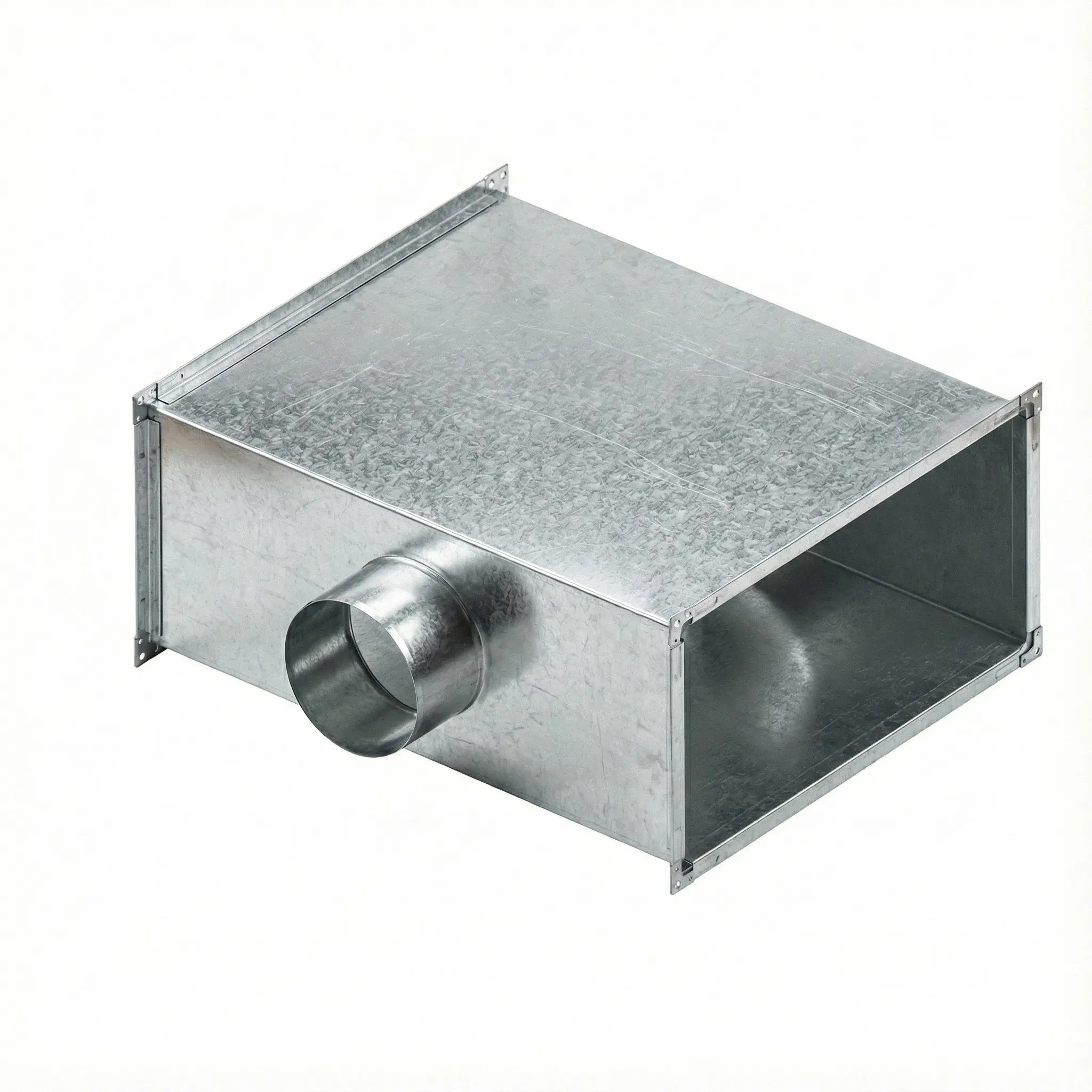

Тройник прямоугольного сечения с круглой врезкой
Тройник прямоугольного сечения с круглой врезкой
Тройник прямоугольного сечения с круглой врезкой предназначен для подключения круглого воздуховода к основной прямоугольной магистрали вентиляционной системы. Изделие применяется в общеобменной вентиляции и кондиционировании при необходимости объединения каналов различного типа сечения.
Конструктивно тройник представляет собой прямой участок прямоугольного короба, в который выполнена боковая врезка круглого сечения. Такая конфигурация позволяет корректно соединить круглую ветвь с прямоугольным каналом без использования переходных элементов.
Врезка может располагаться перпендикулярно основной оси либо под углом (например, 45°) в зависимости от проектных требований. Смещение врезки относительно центра корпуса также выполняется по рабочим чертежам заказчика.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и параметров системы и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения. При производстве используется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединения и стабильную геометрию узла.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.
